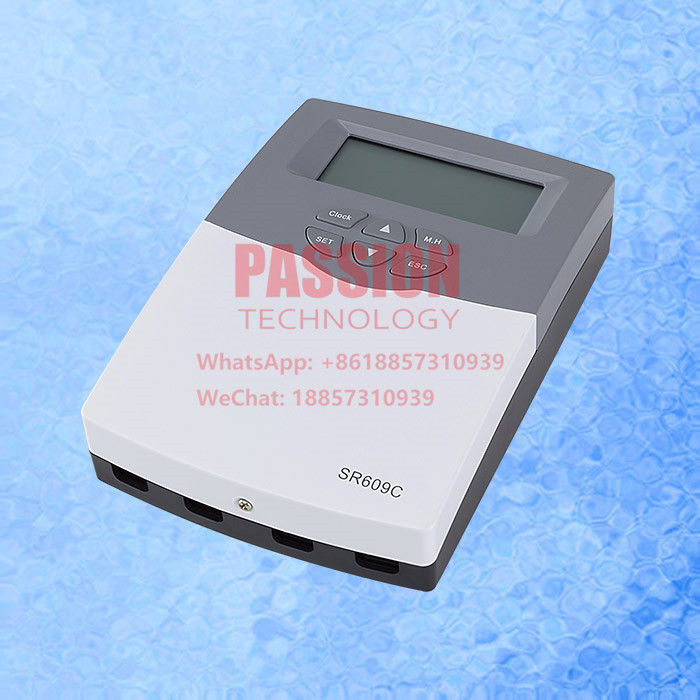

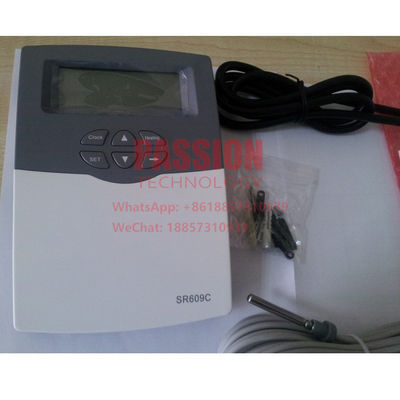

SR609C Inteligentny sterownik dla podciśnionego podgrzewacza wody słonecznego
Wprowadzenie:
Odpowiednie do zintegrowanego systemu słonecznego niepodciśnionego
Główne dane techniczne:
1 Wymiar: 210 mm x 145 mm x 40 mm
2 Samochłonne zużycie energii: <3 W
3 Dokładność pomiaru temperatury: ±2°C
4 Zakres temperatury pomiarowej: 0 ̊99°C
5 Maksymalna moc sterowanej pompy: ≤ 600 W
6 Moc towarzyszącego przewodu grzewczego: ≤ 800 W
7 Moc wspomagającego wzmacniacza elektrycznego ≤2000W (standardowa kolokacja),
≤ 3000 W (nie dostępny standardowy wybór)
8 Parametr zaworu elektromagnetycznego: DC 12V AC 220V
dostępne są zawory ciśnieniowe i nieciśnieniowe do wyboru
※ ciśnienie pracy zaworu ciśnieniowego: 0,02Mpa ~ 0,8Mpa
nadające się do bezpośredniego dostarczania wody
※ciśnienie robocze zaworu niepodciśnionego: 0,0Mpa
podłączony do zbiornika wody lub wody niskiego ciśnienia zapewniającej
Główne funkcje:
1Wyświetlacz czasu
2Wyświetlacz temperatury wody
3Wyświetlacz poziomu wody
4, tryb automatyczny
5, Wstępne ustawienie poziomu wody
6, ręczne załadunek wodnym
7, Obciążenie wodą o kontrolowanej temperaturze
8, Czas obciążenia wodą
9, obciążenie wodą w przypadku braku wody w zbiorniku
10"Należne obciążenie wodą"
11Wzrost ciśnienia wody podczas ładowania wody.
12"Ręczne ogrzewanie"
13/W czasie ogrzewania
14,Cirkulacja ciepłej wody
15,Izolacja rur ciepłej wody
16Ochrona niskiego ciśnienia
17Ochrona rur kolektorów
18Ochrona pamięci w przypadku awarii zasilania.
Opis
Materiał zbiornika zewnętrznego: stal barwna o grubości 0,4 mm/ stal węglowa z fluorem
Materiał zbiornika wewnętrznego: grubość 1,2 mm, stal nierdzewna SUS304-2B
Warstwa izolacyjna zbiornika: 55 mm 45 kg/m3 poliuretanu wysokiej gęstości z pianą
Otwór wejściowy i wyjściowy: Samiec G 1/2, 3/4
Ciśnienie maksymalne: 0,6Mpa
Rurka kolektorów słonecznych: 3.3 Borosilikat szkło z powłoką N/Al
Grubość rurki szklanej: 1,6 mm
Ciętość rur próżniowych: P≤0,005 Pa
Wchłanianie: as=0,93-0,96 ((AM1,5)
Współczynnik emisji: εh=0,04-0,06 ((80C±5C)
Parametry właściwości słonecznych w czasie bezczynności: Y=220~260m2.C/K
Średni współczynnik strat ciepła: ULT=0,6~0,7W/m2.C
Uwaga: Ocieplona stal o grubości 1,5 mm
Konstrukcja zbiornika: 5 otworów do wentylacji powietrza, wejście i wyjście wody, podgrzewacz elektryczny, Mag Rod
Słucie: spawanie łukowe argonem
Wyroby z żuraw ze stali nierdzewnej
Powierzchnia pochłaniacza: 2,125 m2
Ilość rur: 30 rur, 58x1800 mm z rurą cieplną
Pojemność zbiornika: 300 l
Specyfikacje podciśnieniowego podgrzewacza wody słonecznego:
| Model |
PT-H-10 |
PT-H-15 |
PT-H-18 |
PT-H-20 |
PT-H-24 |
PT-H-25 |
PT-H-30 |
| Zbiornik magazynowy |
100 l |
150 l |
180L |
200 l |
240 l |
250 l |
300 l |
| Wnętrze zbiornika |
Wyroby ze stali nierdzewnej SUS304 2B/SUS316L |
| Zbiornik zewnętrzny |
Stal kolorowa ((Sliver/White))/SUS201/SUS304 2B/SUS316L |
| Warstwa izolacyjna |
Polyuretan o wysokiej gęstości tworzący pianę |
| Wymagania w odniesieniu do przewodników |
10 |
15 |
18 |
20 |
24 |
25 |
30 |
| Kauczuk antypolistny |
EPDM |
| Wzrost ciepła |
80,5 MJ/m2 |
| Ciśnienie pracy |
00,6 MPa |
| Trzy docelowe rurki próżniowe |
Średnica/długość: φ58 mm/1800 mm; wysoka zawartość boru i krzemu 3.3; Struktura: Stopniowa zmiana SS-AL-Nx/Cu powłoki selektywnego pochłaniania; Stopień próżni:P<=5*10-3; |
| Rurociąg cieplny |
Kondensator: φ14*70mm; Grubość: 0,5mm; Materiał: czerwona miedź TU1+woda; Moc przeniesienia:>=150W; Ciśnienie robocze:4Mpa; Ciśnienie spawania:4Mpa; |
| Zestaw |
Stal ocynkowana z powłoką plastikową w kolorze czarnym/stop aluminiowy/SUS201/SUS3042B/SUS316L, 0/20/30/45 stopni |
| Obszar otworu konturu |
1.23m2 |
1.84m2 |
2.22m2 |
2.47m2 |
2.96m2 |
30,08m2 |
3.70m2 |
| Obszar otworu |
0.95m2 |
1.42m2 |
1.70m2 |
1.89m2 |
2.27m2 |
2.36m2 |
2.83m2 |
| Obszar absorpcji |
0.82m2 |
1.22m2 |
1.46m2 |
1.62m2 |
1.96m2 |
20,04m2 |
2.43m2 |
| Akcesoria (nieobowiązkowe) |
T/P zawór, grzejnik elektryczny i magnesowy bar |
| Usługa OEM: |
Malowanie logo na produktach i opakowaniach jest bezpłatne (20FT,40FT,40HQ) |
Uwaga:
1Czas realizacji: 7-15 dni roboczych od otrzymania płatności.
2Termin płatności: T/T, L/C, Western Union.
3Gwarancja: 5 lat na cały system, 15 lat na rurę próżniową i 1 rok na akcesoria.
4Termin handlowy: FOB, CFR i CIF.
Zasady działania systemu:
